originalmind手動式 射出成形機 INARI M06 / M12 產品介紹

發布日期：2025-10-05      瀏覽次數：14

INARI M06 / M12是出于希望日常從事研究開發的人們能夠在安靜的桌面上進行成型的考慮而誕生的產品。以往，提到注塑成型機，指的是動輒幾十噸的大型機器。這需要大型模具，因此消失的“小創意"也不少。使用INARI，可以在桌面上安靜地進行成型，而且不會打擾現場工作人員，可以專心進行成型。

INARI于2017年發布，已經成為越來越多進行注塑成型試制的人們的標準工具。我們相信，研究人員和發展人員內心深處的“小小創意"將通過INARI實現，并誕生眾多的制造革命。

開發要點

實現了革命性的射出結構



一般的的注塑機是通過將壓桿（推桿）直接接觸并壓入熔融的顆粒來工作的。與此不同，“INARI"開發了一種獨特的結構，通過未熔化的顆粒來壓入熔化的顆粒。
通過這種方式，不僅可以防止材料纏繞在壓桿上，還能通過隔離熔融的顆粒與空氣中的氧氣來防止材料變色。重新審視注塑機的結構，實現了高維護性和功能性。

減輕對型的負擔的設計



一般的的手動注射成型機是在成型時將材料注入到模具中，并且使活塞壓入模具。由于這種方式會通過活塞直接將壓力傳遞到模具上，因此模具很容易發生變形或損壞。



對此，“INARI"采用了新的結構，使成型時“施加在模具上的力"和“施加在材料上的力"得以分離。此外，通過考慮模具與氣缸端部的接觸面變大，成功減輕了模具的負擔。

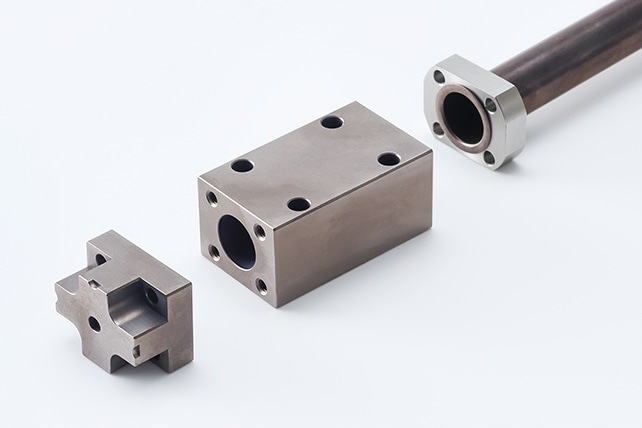

分割式氣缸使材料更換更加順暢





分割式氣缸由于噴嘴和氣缸管道可以分開，因此可以輕松去除內部剩余的材料。此外，通過進行噴砂處理和電鍍處理，可以抑制材料的粘附。氣缸的清理變得簡單，從而實現無壓力的材料更換。

橫置き型設計，顆粒供應也很智能



通過將本體橫向放置，設計采用了在顆粒供應時按軸和框架不會造成妨礙。這樣，在供應顆粒時無需移動氣缸和按軸的位置，也不需要在供應后進行位置調整。由于供應口設計不會變熱，因此也不用擔心顆粒在供應時會融化并附著。

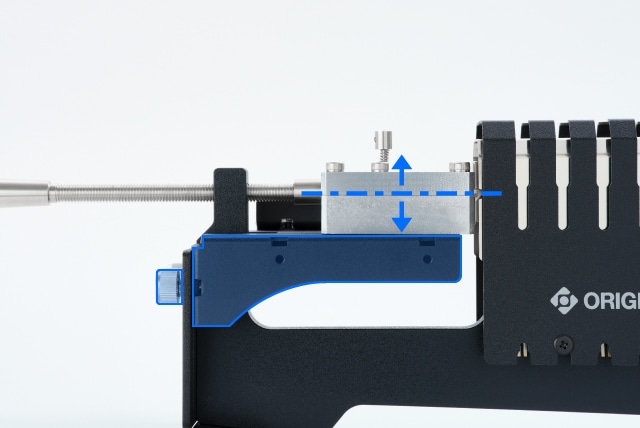

型號的位置校準也快速完成





通過以氣缸端部的切槽標記為基準，分別調整上下方向和左右方向的導板，模具的位置對齊得以順利完成。對于相同的模具，無需在每次成型時進行位置調整，從而能夠在更短的時間內生產更多的零件。

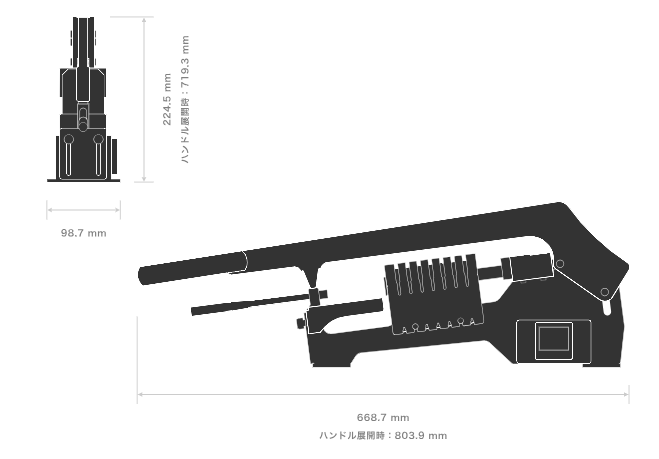

寸法圖｜INARI M06

外形寸法

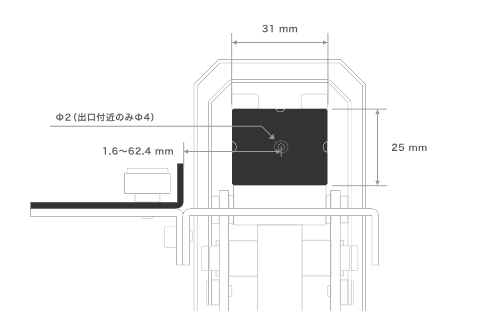

固定用螺孔的位置（上面圖）



氣缸尺寸

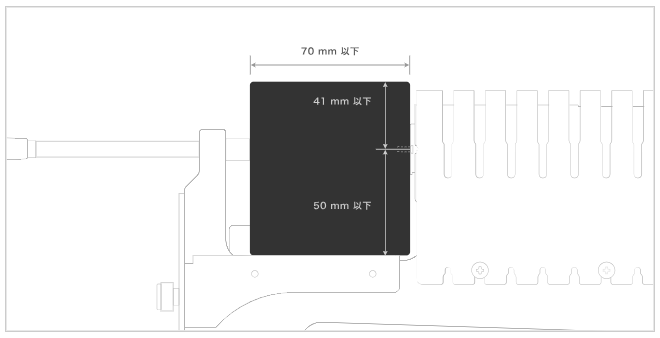

可安裝的型號尺寸

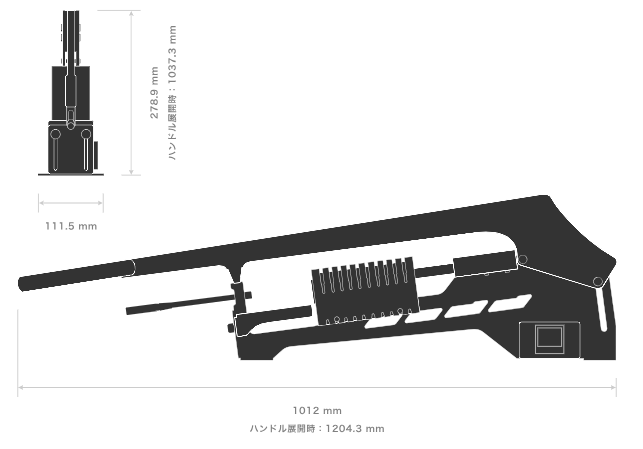

寸法圖｜INARI M12

外形寸法



固定用螺孔的位置（上面圖）



氣缸尺寸



可安裝的型號尺寸



最大成形量的比較

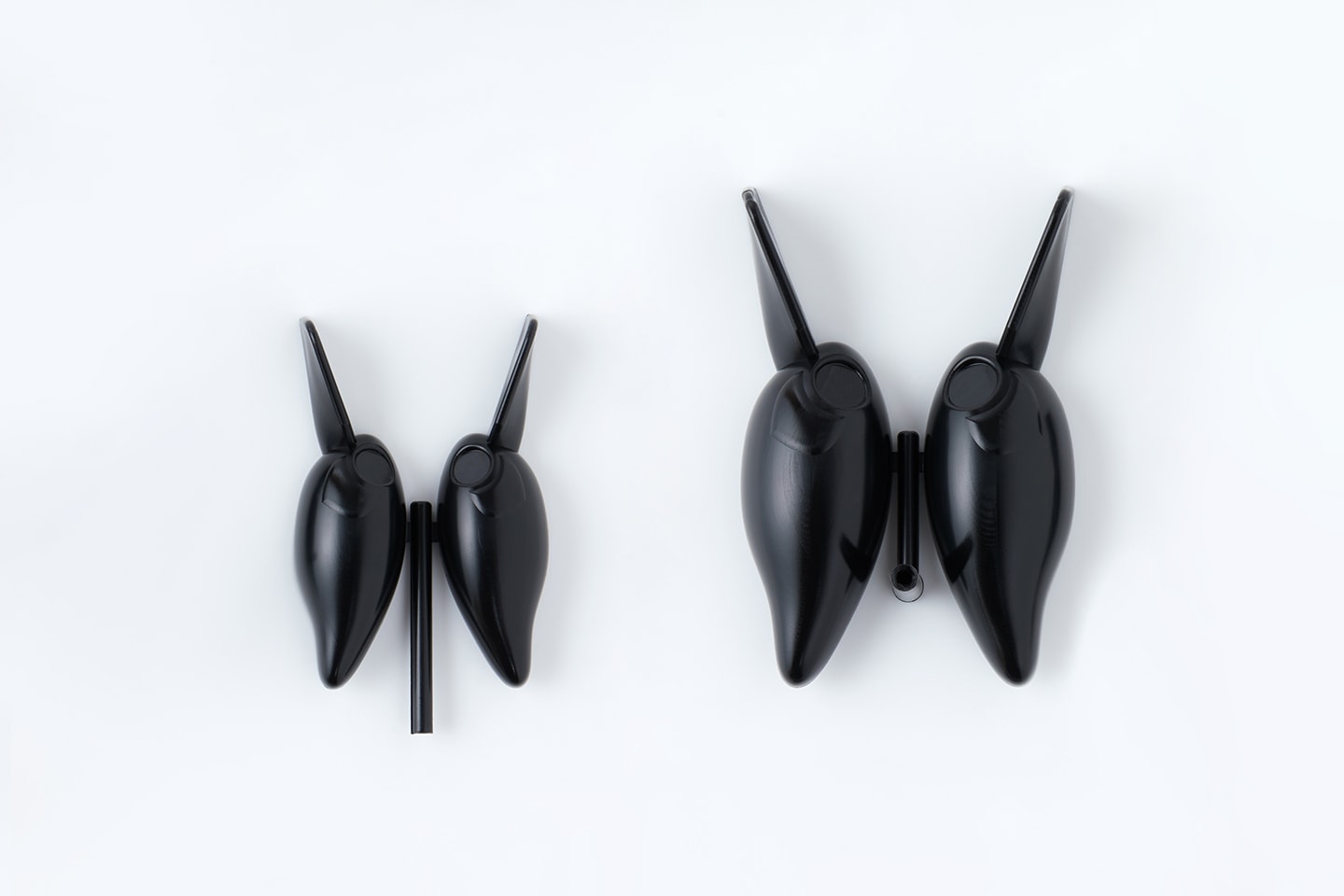

▲ 左：INARI M06的成型樣品（假餌）6cc
右：INARI M12的成型樣品（假餌）12cc
? 詳細請點擊這里

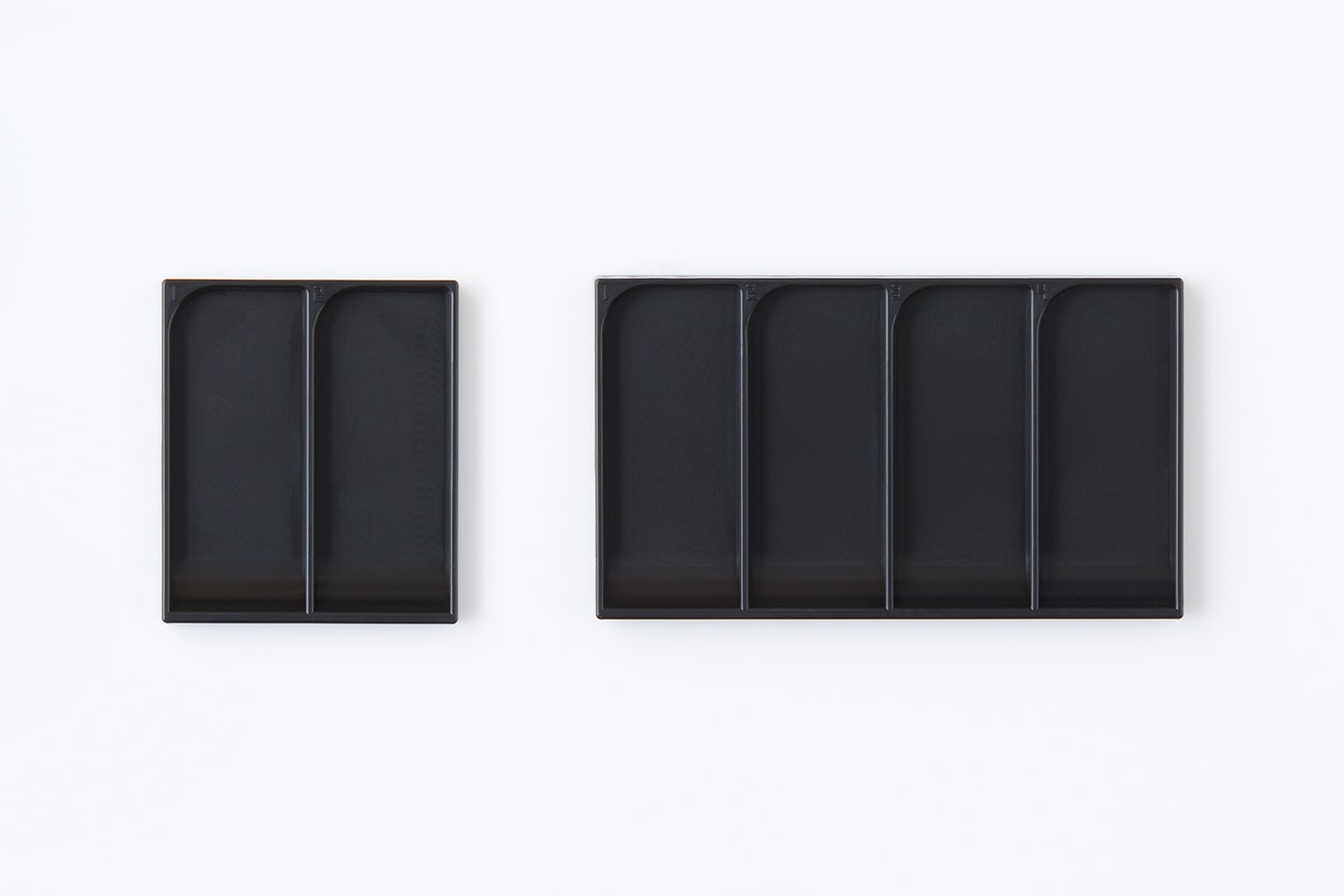

▲ 左：INARI M06的成型樣品（托盤）6cc
右：INARI M12的成型樣品（托盤）12cc
? 詳細請點擊這里

產品構成



加工機本體



耐熱手袋

其他需要準備的事項請參閱這里。

規格




INARI M06

INARI M12

---

成形實績有的材料

通用塑料：
PP、PS、HDPE、LDPE、ABS、TPE、EVA、PMMA、PVA、PVC

工程塑料：
PBT、PA6、POM

可持續材料：
PP/纖維素纖維40%、米樹脂、LIMEX、PLA、PBS

---

最大押出量

6立方厘米

12立方厘米

---

加熱溫度上限

270°C

---

加壓能力

把手可以掛上70公斤，最大約1噸

---

可安裝的型號尺寸

厚度70毫米以下、高度91毫米以下 橫向尺寸無限制

厚度95毫米以下、高度116毫米以下 橫的尺寸沒有限制

---

重量

9.1千克

15.5千克

---

電源

AC100V 50/60Hz

---

消耗電力

250瓦

---

外形寸法

寬：668.7毫米
寬 手柄展開時：803.9毫米

深：98.7毫米

高：224.5毫米
高 手柄展開時：719.3毫米

寬：1012毫米
展開時的寬手柄：1204.3毫米

深：111.5毫米

高：278.9毫米
展開時的高手柄：1037.3毫米

---

成形精度

成形條件

成形品	2段齒輪（無嵌入螺母）
材料	PP（黑色）
使用機種	INARI M06
加熱溫度	200℃
射出時間	約1秒
保壓時間	約2秒
1周期所用時間	約1分鐘



• 成形品

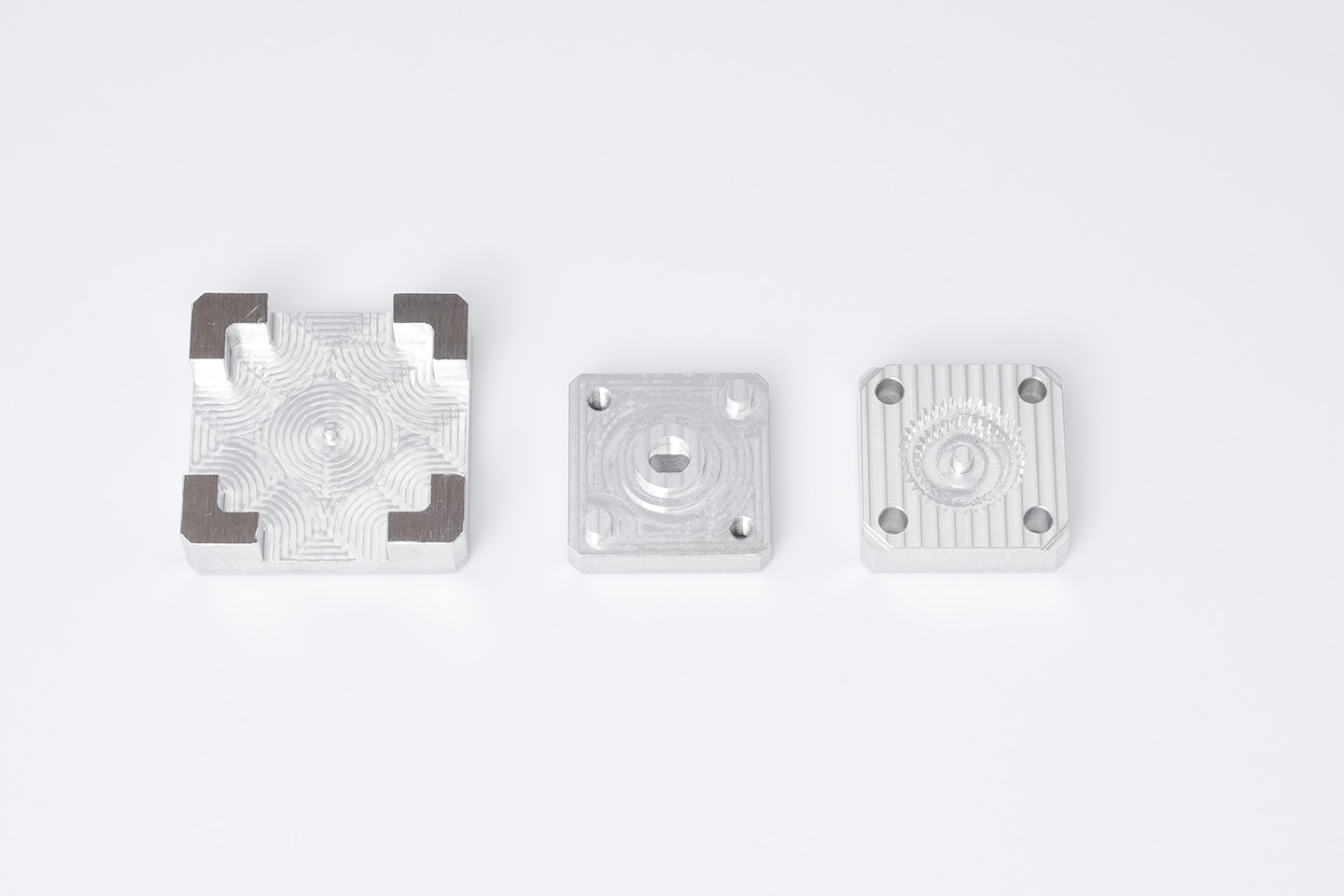

• 成形に使用した型 使用成形的模具

測定結果

在上述成型條件下進行100個成型，并測量每個成型品的重量。

平均值	0.536克
最大值	0.543克（平均值 +0.007克）
最小值	0.530克（平均值 -0.006克）
誤差范圍	±1.3%
